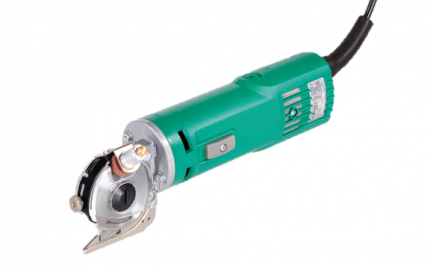

Ersatzteile für elektrische Handschneidemaschine HERKULES

Ersatzteile für elektrische Handschneidemaschine HERKULES

Artikelnummer:

Beschreibung: Ersatzteil-Nr. Bezeichnung 160-1-*-3 Motor, komplett, 220 – 230 V, ab Masch.-Nr. 267571 (11/02) 160-3-*-3 Anker, 220 – 230 V, ab Maschinen-Nr. 267571 (11/02) 160-5-*-3 Polring, 220 – 230 V, ab Maschinen-Nr. 267571 (11/02) 160-11-2502 Spulenseitenhalter 160-12-2522 Flachsteckhülse, ab Maschinen-Nr. 267571 (11/02) 160-13-2523 Kondensator mit Gleichrichter 230 V, ab Nr. 267571 (11/02) 160-15-1423 Rillenkugellager, vorn 160-16-1429 Rillenkugellager, hinten 160-17-2504 Rundschnurring, vorn 160-18-2505 Rundschnurring, hinten 160-19-2506 Tellerfeder, geschlitzt 160-25-2510-2 Motorgehäuse, komplett 160-26-1853 Dodge-Einsatz 160-27-1349 Ensat-Büchse 160-28-2511 Blattfeder 160-29-2512 Schutztülle 160-30-2513 Schaltstange 160-31-2514 Außenschalter 160-32-M3-34 Flachkopfschraube 160-33-2515 Blechschraube 160-34-2516-1 Luftfilter 160-35-M3-2 Zylinderschraube 160-36-2517 Kohlenbürstenführung 160-38/I-2509 Kohlenbürste mit Feder, ab Maschinen-Nr. 267571 (11/02) 160-40-2521-1 Kohlenkappe 160-45-2525-1 Motorschutzschalter 230 V 160-46-2526 Innenschalter 160-47-2527-1 Hinterkappe 160-48-2528 Kabelklemmschraube 160-49-2529 Kabelschutztülle 160-50-1815-1 Anschlusskabel mit Stecker, 5 m lang 160-60/2-2600-1 Schneidkopf, komplett, –BW 160-61-2536-2 Schneidkopfgehäuse, komplett (BW) 160-66-1429 Rillenkugellager 160-67-SE-17 Sicherungsring 160-68-1428 Rillenkugellager 160-69-M6-29 Gewindestift 160-70-KS-10 Steckkerbstift 160-71-M4-34 Gewindestift 160-72-157 Fingerschutz 160-73-U-5 Scheibe 160-74-MU-18 Rändelmutter, flach 160-75-103 Ölfilz mit Feder, komplett 160-78-I-1 Zylinderschraube mit Innensechskant M4x10 160-79-U-5 Scheibe 160-80-70 Sattelscheibe 160-81-2558 Messerabdeckung 160-81/1-166 Messerabdeckung für Filzöler 160-82-M4-11 Flachkopfschraube M4x8 160-85-2540 Schnecke 160-86-KS-3 Spannhülse 3x14 160-90-2541 Schraubenrad, komplett 160-94-2542-1 Schraubenradachse mit Spannstift 160-97-2544-1 Distanzring 160-98-2545-1 Verschlussmutter 160-108-T-2 Senkschraube mit Torx M4x8 160-109-2550 Kufenfuß, komplett mit Gegenschneide, –RI 160-110-2551 Kufenfuß, –RI 160-111-2552 Gegenschneide, federnd 160-114-M3-15 Flachrundschraube M3x3 160-115/1-MS-15 Zehnkantmesser, HSS 160-115/2-MS-12 Zehnkantmesser, WS 160-115/3-MS-13 Kreismesser, HSS 160-115/4-MS-10 Kreismesser, WS 160-115/5-MS-14 Vierbogenmesser, HSS 160-115/6-MS-11 Vierbogenmesser, WS 160-115/7-MS-17 Rillenmesser, HSS 160-115/8-MS-16 Rillenmesser, WS 160-116-2555 Schmalfuß, komplett mit Gegenschneide, –BW 160-117-2556 Schmalfuß –BW 160-127-2557 Messerhalteschraube 160-130-97-1 Schleifeinrichtung, komplett 160-131-62-1 Schleifstein, komplett 160-137-2559 Schleifsteinhalter 160-138-U-16 Scheibe 160-139-100 Druckknopf 160-140-67-1 Schraubkappe 160-142-M4-10 Flachkopfschraube M4x5 160-143-2607 Messerschutzwinkel –RI, ab Maschinen-Nr. 254441 (3/95) 160-200-2560-1 Rundschneider, komplett, –RI 160-225-2565-1 Streifenschneider bis 10 cm Breite, komplett 160-226-2567-1 Grundplatte 160-227-2569-1 Anschlag, komplett 160-230-U-5 Scheibe 160-231-MU-18 Rändelmutter, flach 160-232-M4-12 Flachkopfschraube 160-240-2575 Schienenführer, 89 mm breit, komplett 160-290-135 Filzöler, komplett 160-300-Z-10 Zubehör, komplett, –RI 160-301-Z-10-1 Zubehör, komplett -BW 160-302-1395 Abziehstein 160-303-1892-1 Tube Spezialfett 160-305-1893 Fläschchen Spezialöl 160-306-MS-11 Vierbogenmesser, WS –BW 160-308-BU-10 Bedienungsanleitung und Ersatzteilliste
